Модуль цветного слоя

211 000 руб. с учетом НДС 20%

Технические характеристики:

Количество бункеров: 1
Объем бункеров: 0,28 м. куб.
Масса: 560 кг
Длина: 1 580 мм
Ширина: 760 мм
Высота: 1 220 мм
Режим работы: полуавтоматический
Гарантия: 12 месяцев
Информация о предоплате: Предоплата 100%

Особенности:

- Предназначен для вибропрессов Рифей Буран-2, Рифей-Буран, Рифей-Полюс.

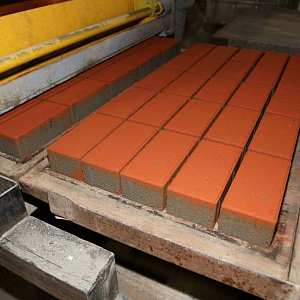

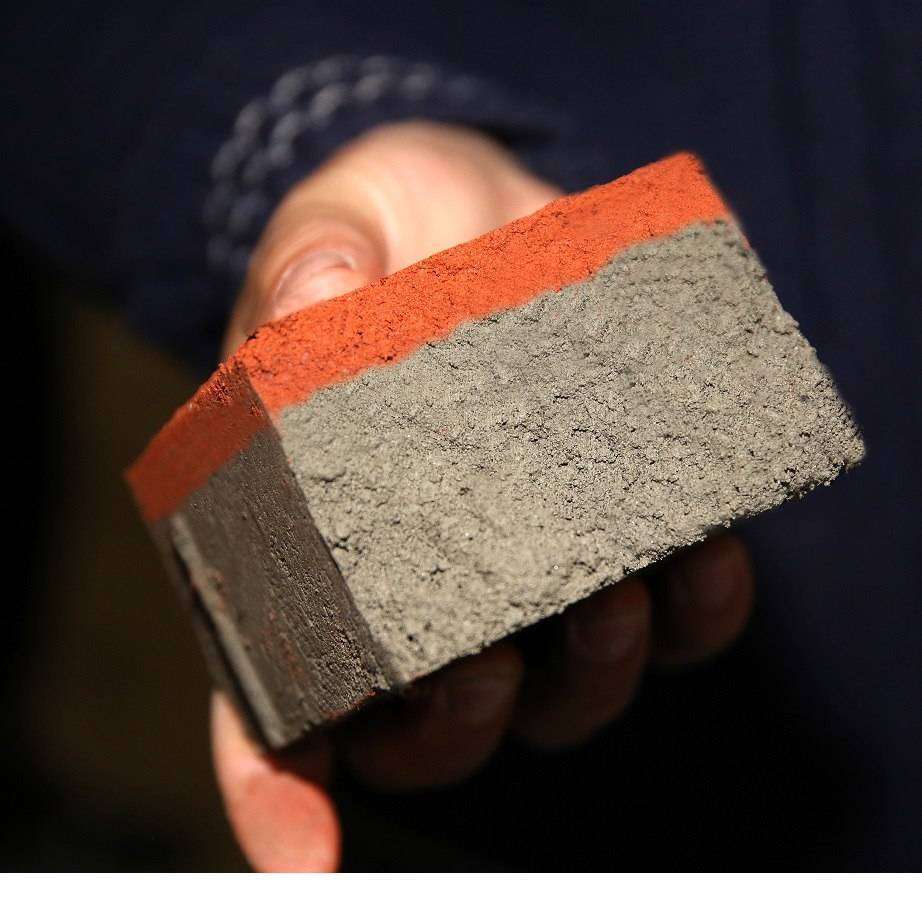

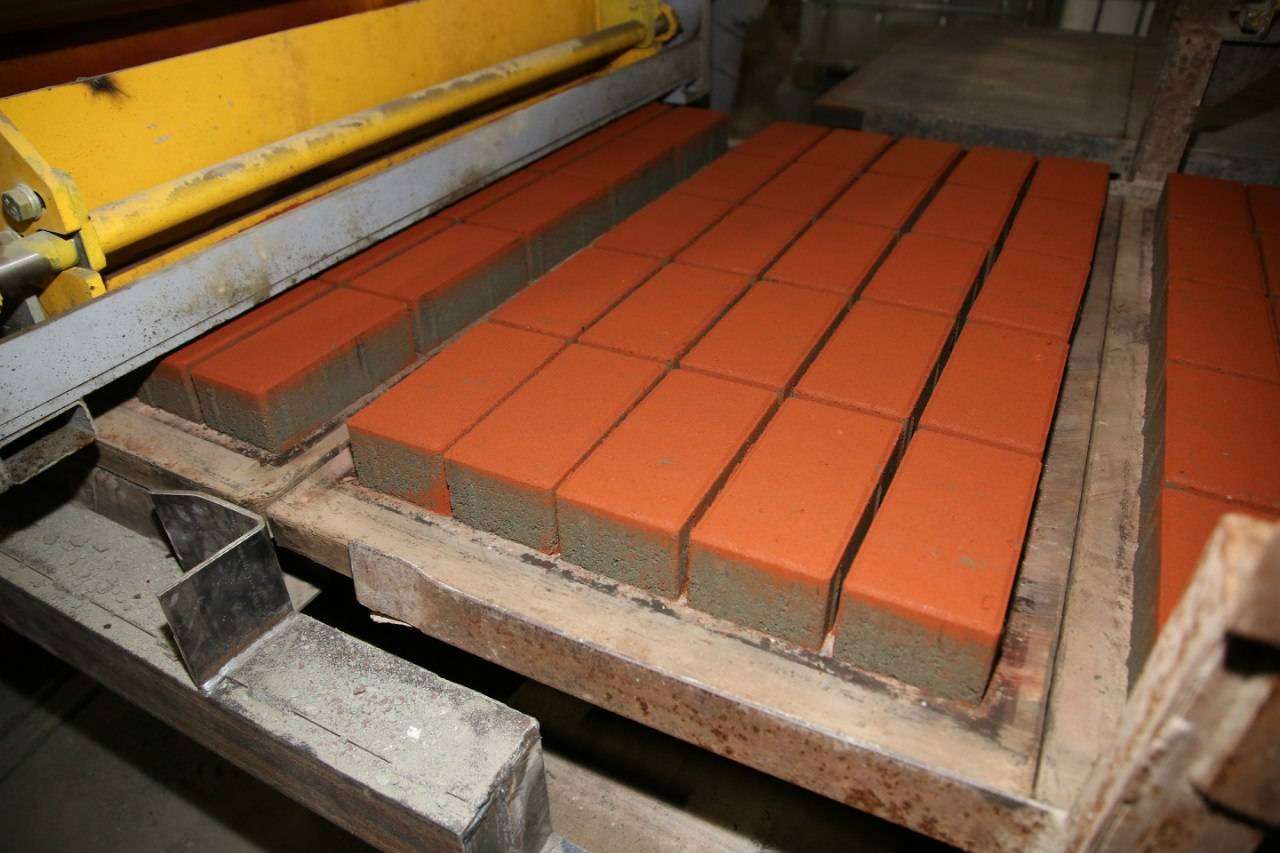

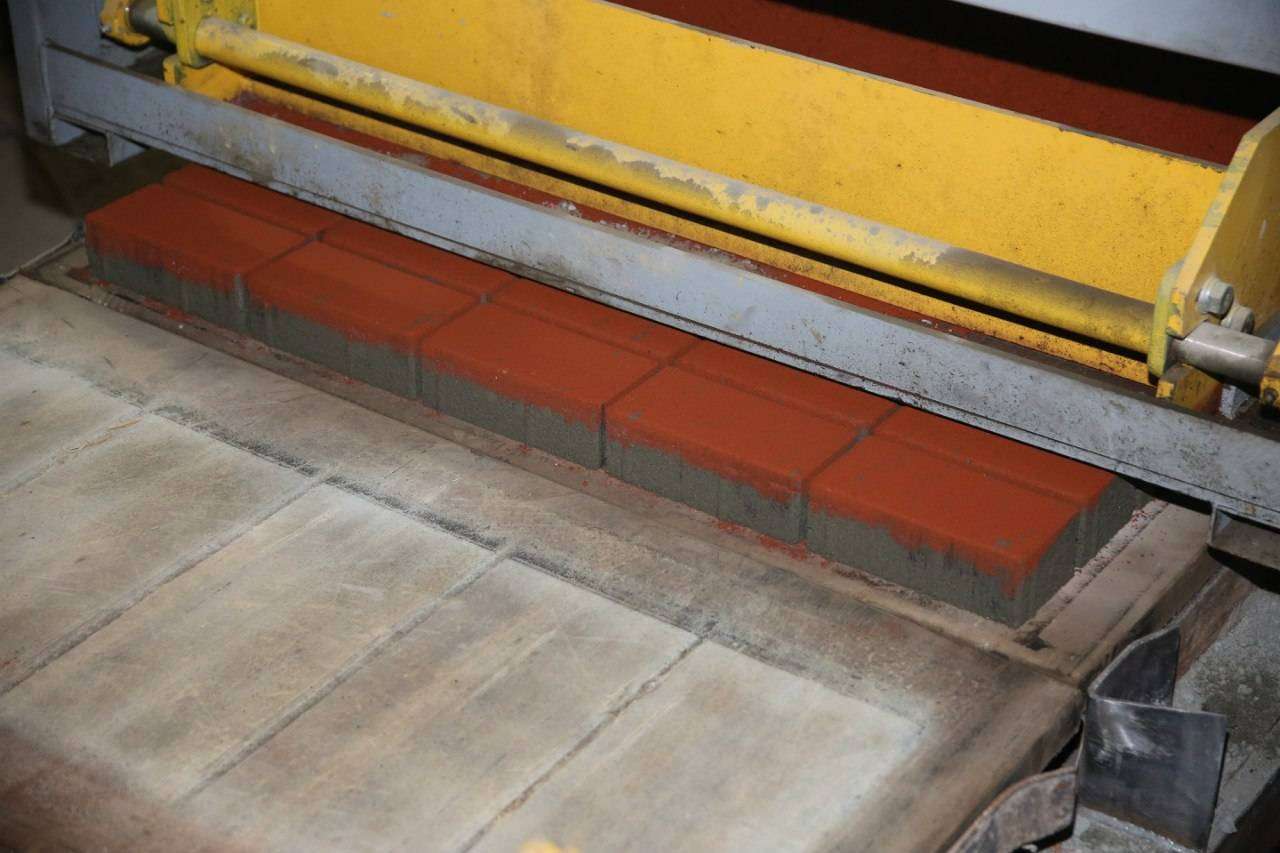

- Позволяет экономить до 80% красящего пигмента при производстве цветной тротуарной плитки
- Высокая скорость работы.

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

Имя
Телефон
Электронный адрес
Введён некорректный e-mail
Текст сообщения
Пройдите проверку:*
loading...
Необходимо ваше согласие на обработку персональных данных

Описание

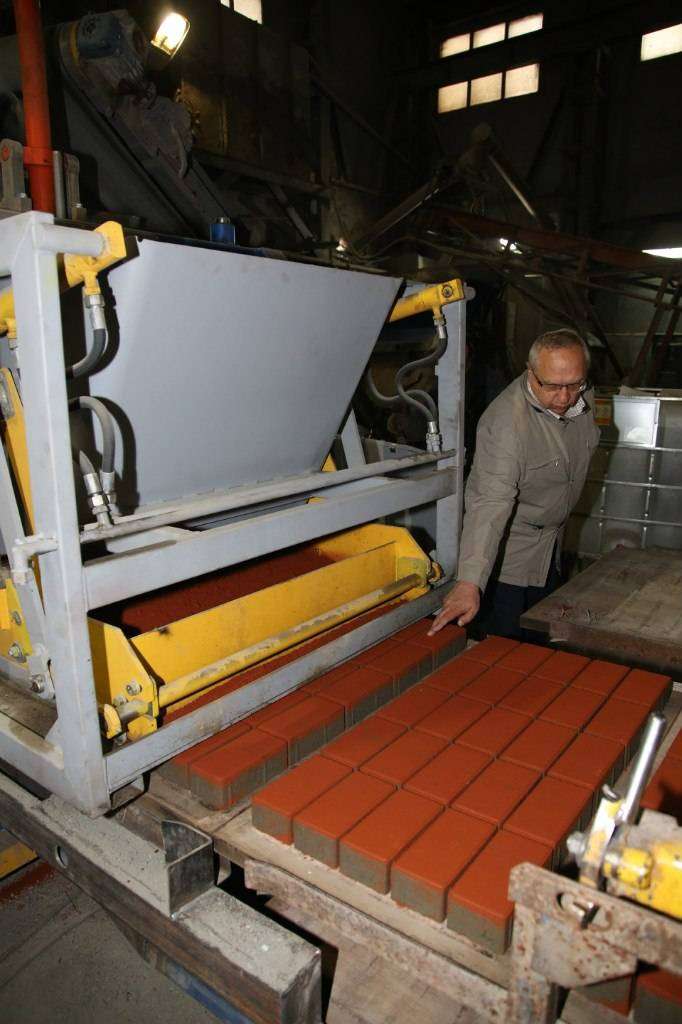

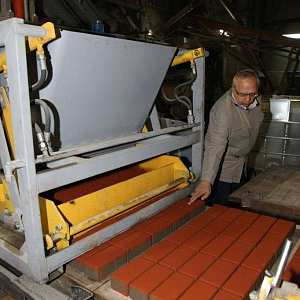

Назначением модуля является дозированная подача бетонной смеси второго слоя в матрицу вибропресса.

Модуль может эксплуатироваться и храниться в закрытых помещениях или под навесом при температуре окружающего воздуха от +5 до +45 ºC.

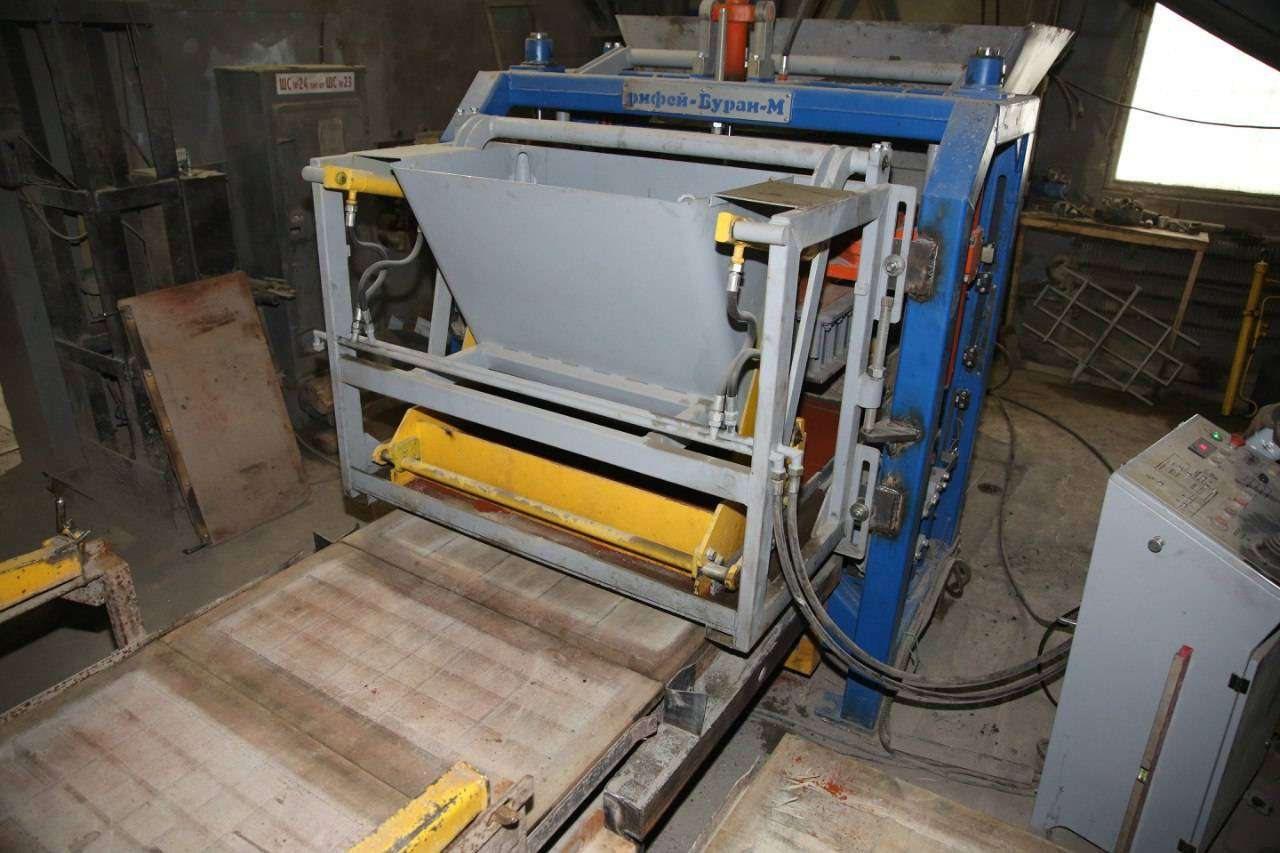

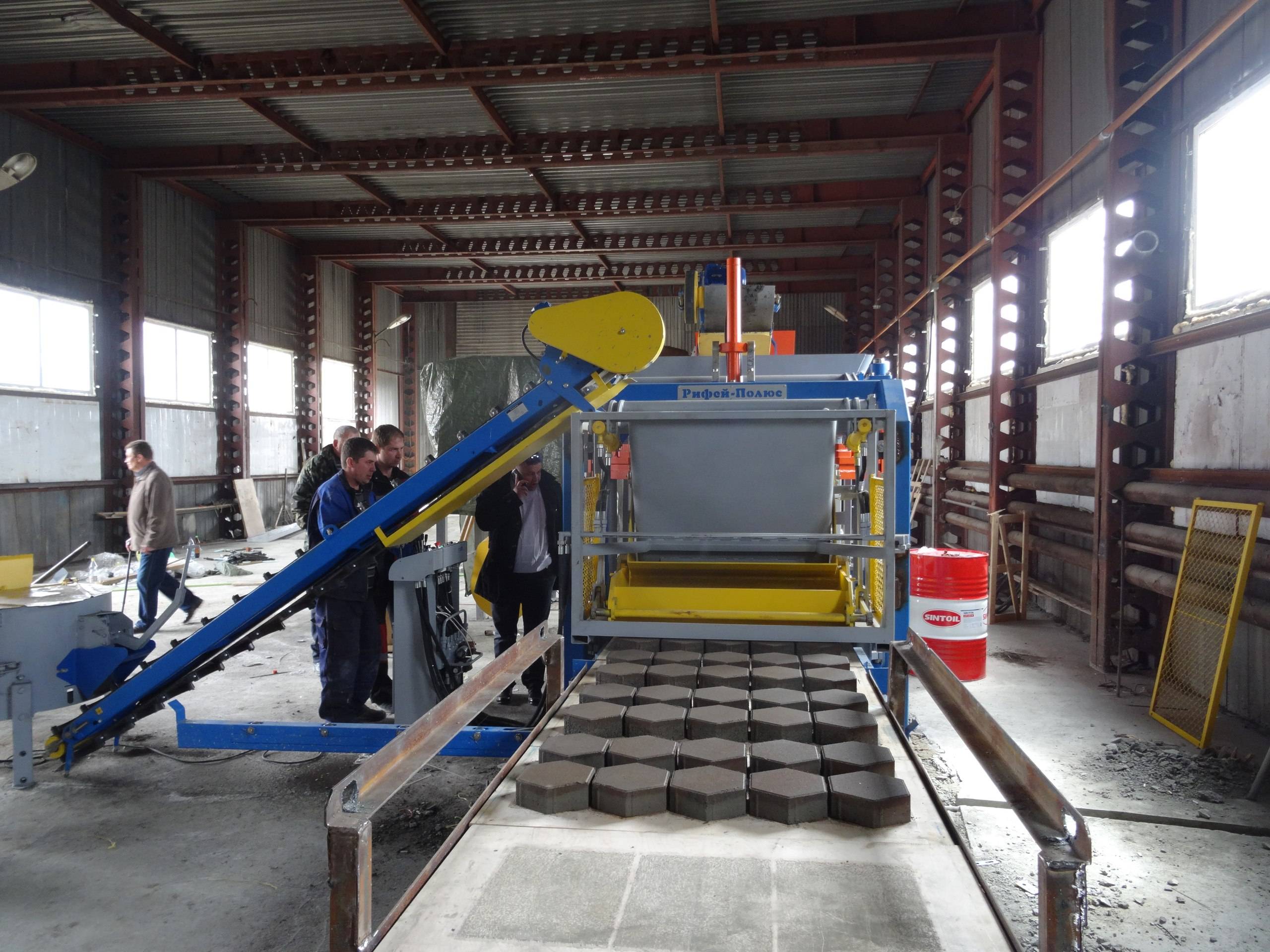

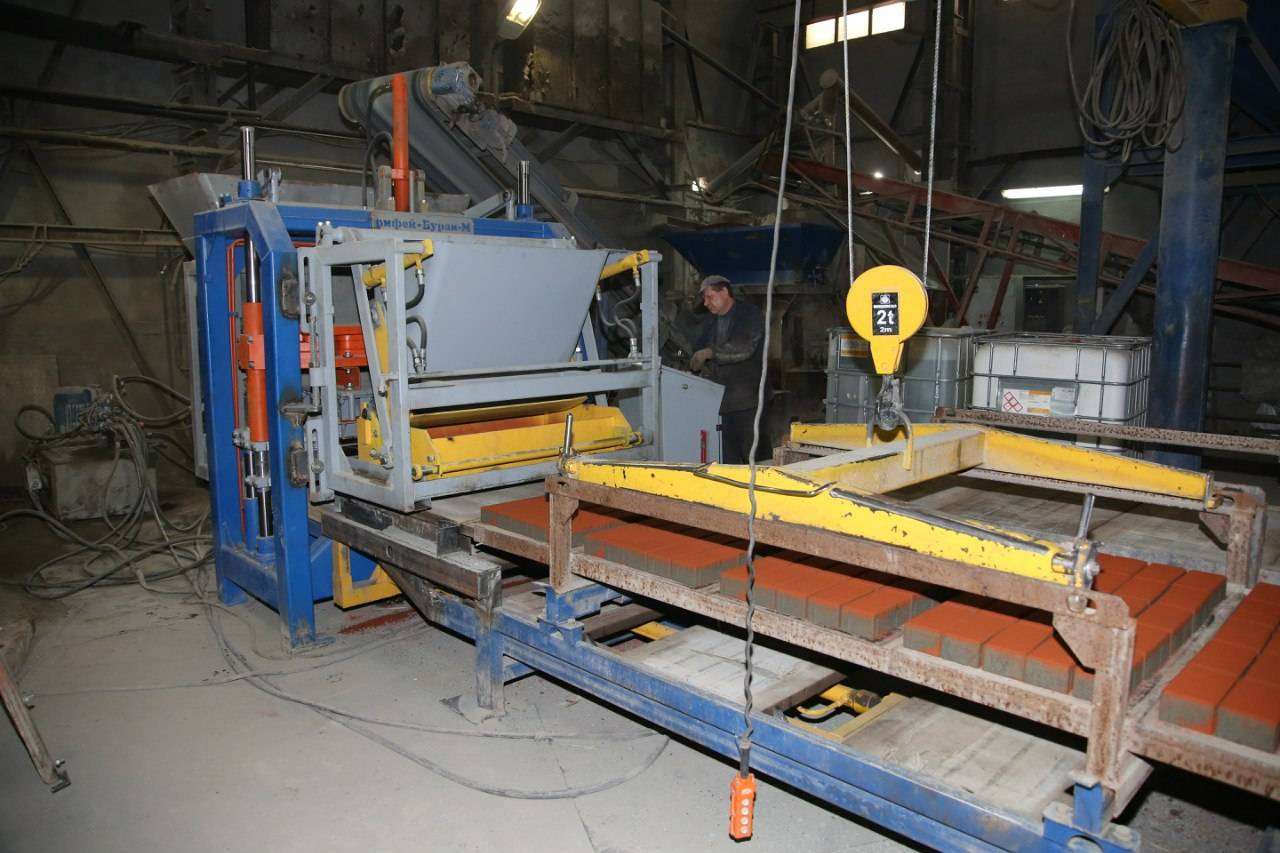

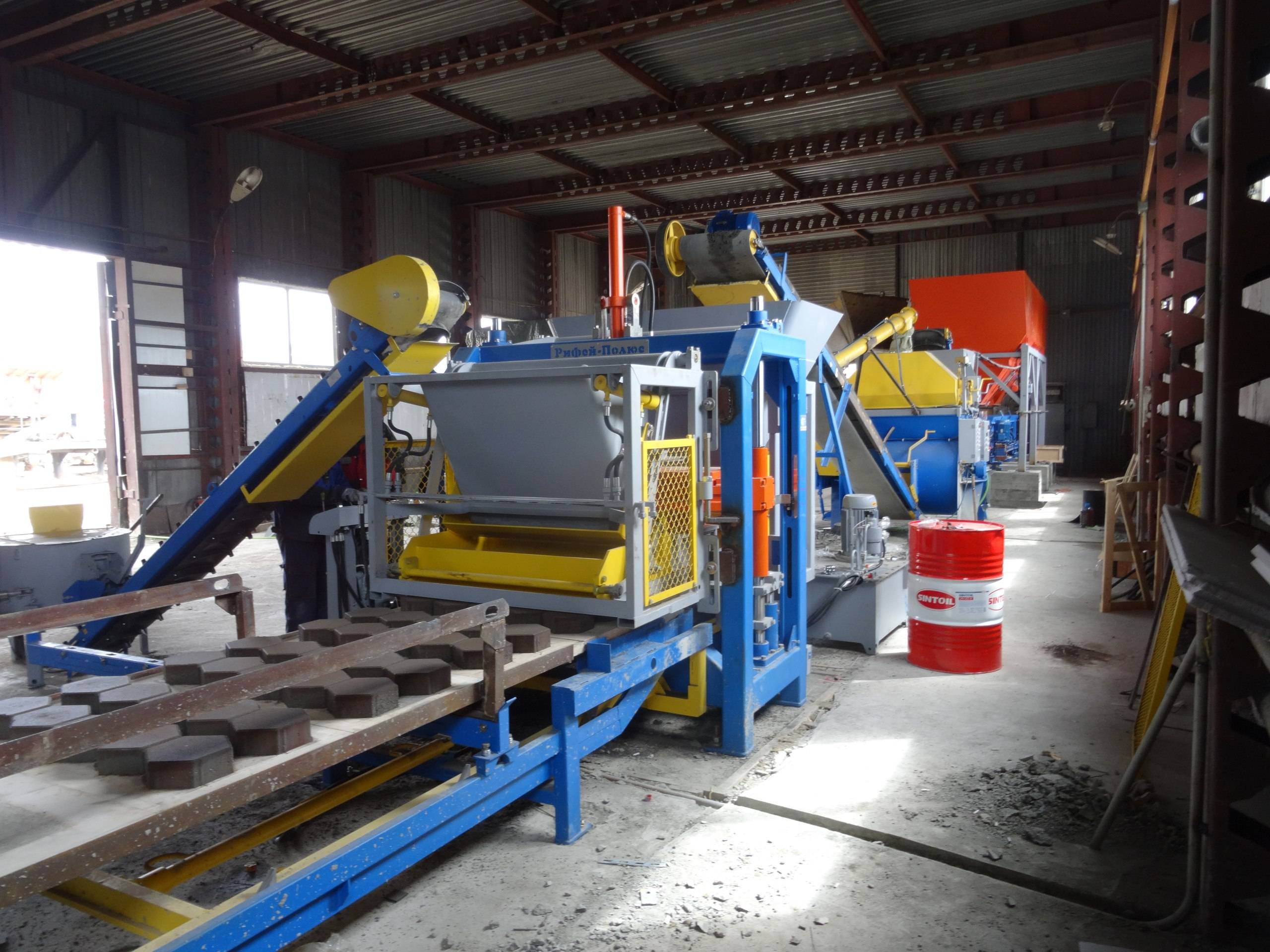

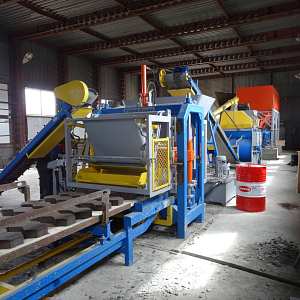

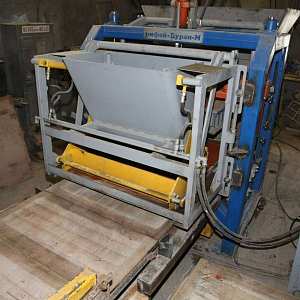

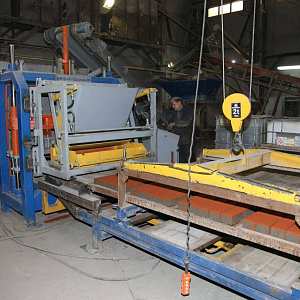

Модуль пристыковывается непосредственно к вибропрессу Рифей Полюс или Рифей Буран, работает совместно с вибропрессом, а управляется от автономного пульта.

Для работы модуля не требуется отдельное гидрооборудование, он легко подключается к гидросистеме вибропресса.

Для размещения модуля не требуется никакой дополнительной площади. Поскольку модуль может поставляться отдельно от вибропрессующего комплекса, в комплект поставки входит «Комплект сборочно-монтажный» для пристыковки к вибропрессу.

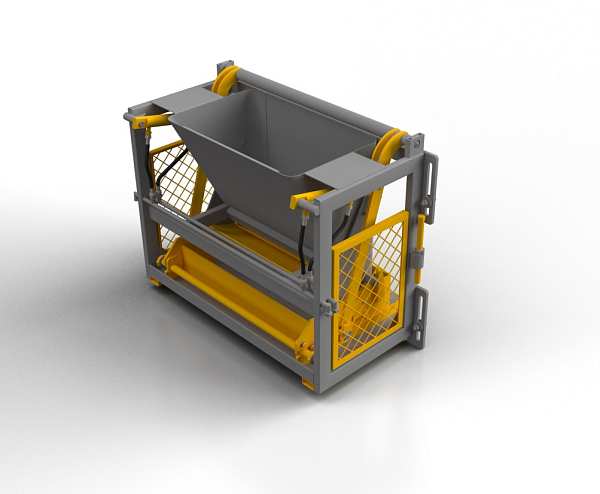

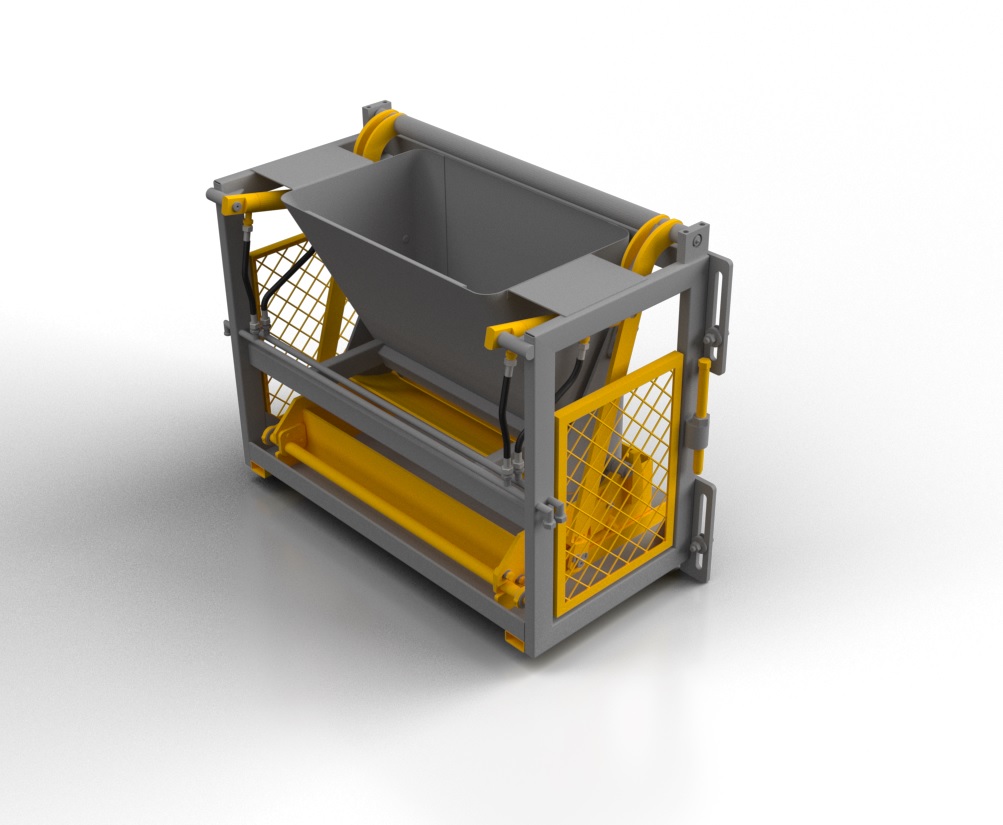

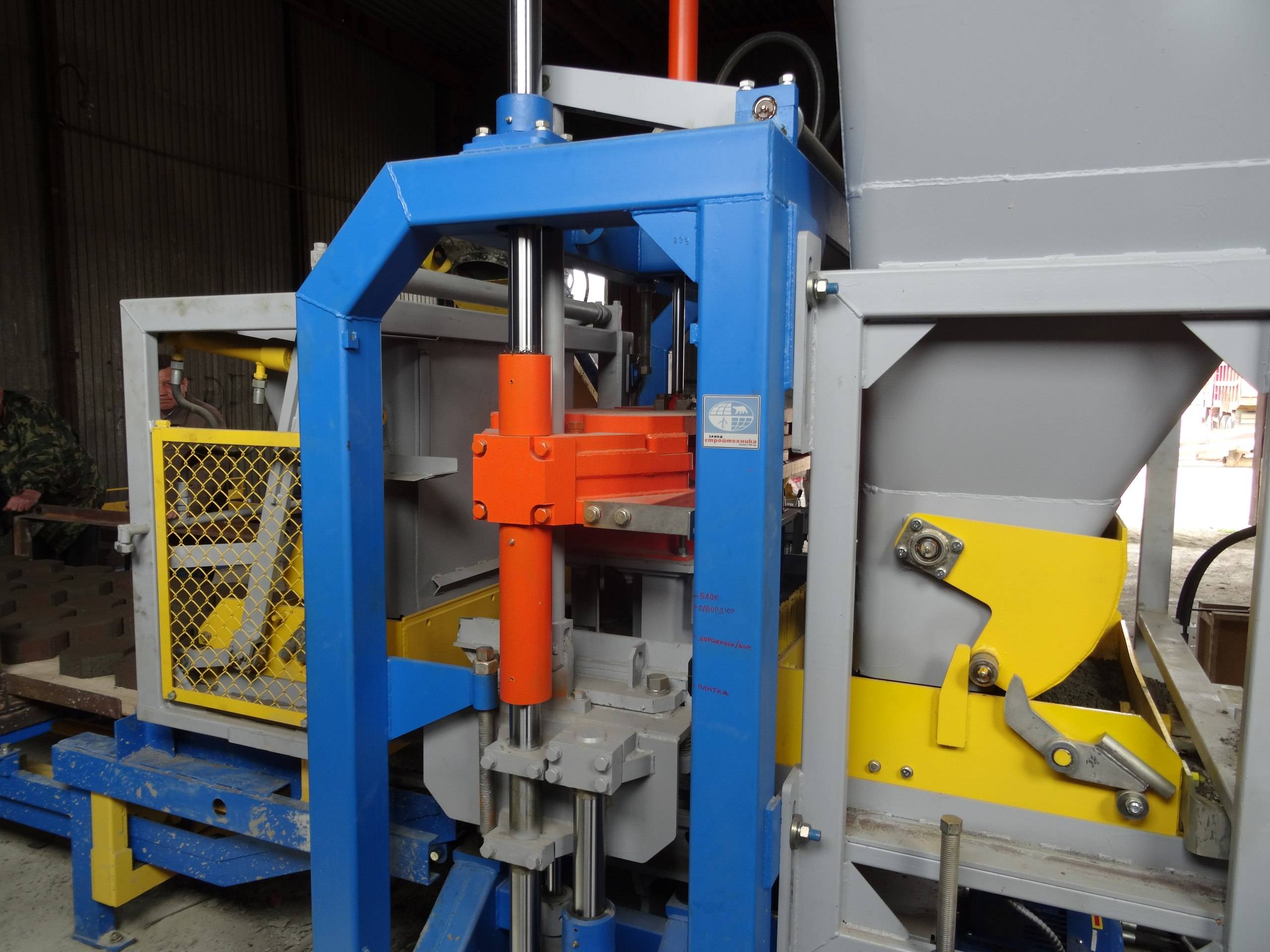

Рисунок 1. Модуль для изготовления двухслойных изделий.

1 – рама; 2 – бункер; 3 – подбункерный лист; 4 – загрузочный ящик с активатором смеси;      5 – гидроцилиндр; 6 – рычаг сдвоенныйг; 7 – шатун; 8 – затвор; 9 – ограждение;  10 – винт; 11 – элементы крепления к станине вибропресса.

Рисунок 2. Пульт управления.

1 – индикатор работы реле времени; 2 - переключатель реле времени (секунды);

3 – переключатель реле времени (десятые доли секунд);

4 - рукоятка управления гидроцилиндрами модуля; 5 – кнопка включения вибрации;

6 – гидрораспределитель ручной; 7 – гидроклапан давления гидрораспределителя;

8 – болт.

Комплект поставки

1. Модуль цветного слоя
2. Пульт управления
3. Комплект сборочно монтажный
4. Руководство по эксплуатации

технические характеристики

Ёмкость приёмного бункера - 0,28 м3
Ёмкость загрузочного ящика - 0,12 м3
Привод механизма - гидравлический
Диапазон регулирования по высоте 30…135 мм
Габаритные размеры:
длина - 1580 мм
ширина - 760 мм
высота - 1220 мм
Масса - 560 кг
